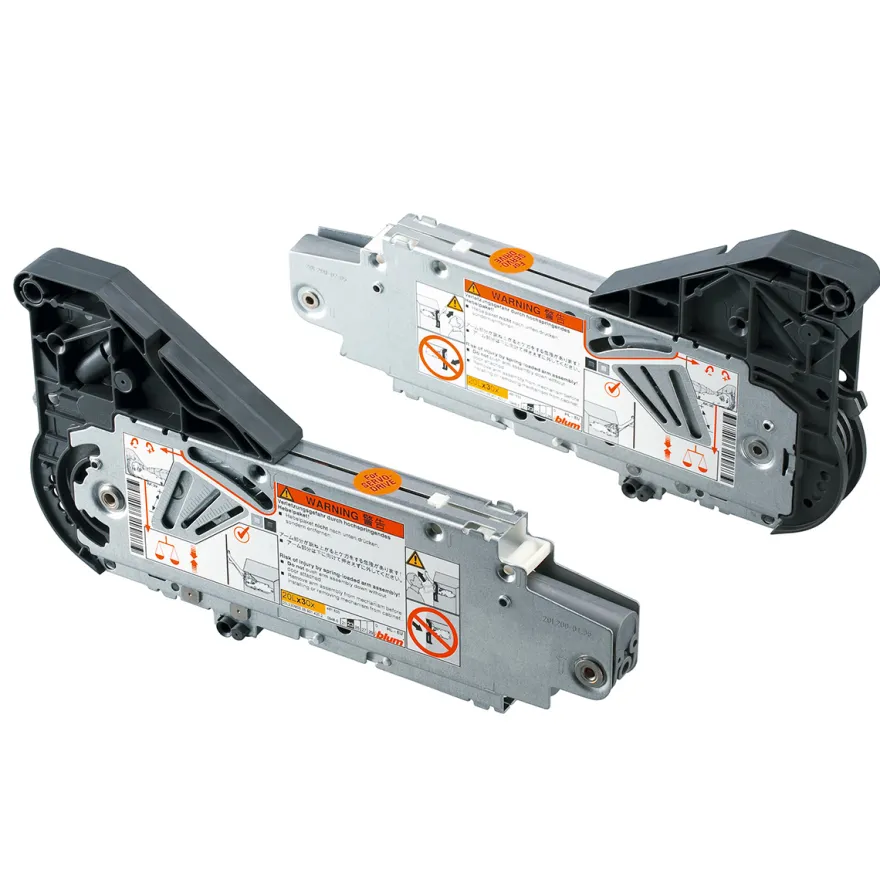

Juego de mecanismos de elevación para Aventos Blum HL

SKU	Fuerza	Ref. Blum
3501901	4,25 – 20 Kg.	20L2700	Ninguno
3501912	8,25 – 20 Kg.	20L2900	Ninguno

Características:
– Herraje compacto para compases abatibles verticales en armarios colgantes centrales o superiores y en armarios en nicho con frentes por encima.
– Ideal para muebles donde esconder un pequeño electrodoméstico como un microondas.
– Acceso sin obstáculos al interior del muebles, cuando se necesita un acceso libre i total del interior y donde un mecanismo tipo aventos HK TOP impediría su uso por el propio desplazamiento de la puerta.
– Apto para cornisas y listones cuadrados de máximo 31 mm y un costado de 19 mm.
– Altura máxima permitida 580 mm y ancho de 1800 mm en una única puerta con unión de barra sincronizadora dado que su medida estándar es de 1061mm (para puerta de M-120). Para medidas superiores a 1200mm de ancho es recomendable contactar con el departamento comercial.
– Para puertas plegables de aglomerado, MDF, madera maciza o de aluminio con cristal.
– Grosor máximo del frente 26 mm.
– Existen limitadores de altura a 124º en caso de muebles en altura para facilitar el posterior cierre del mueble y/o que la puerta toque con el techo.
– Apto para montaje con mecanismo electrónico Servo-Drive.
Códigos proveedor:
20L2100 – 20L2300 – 20L2500 – 20L2700 – 20L2900
Calcula tu mecanismo según tu medida:
Si tienes medidas o puertas especiales, puedes calcular los herrajes necesarios por despiece industrial. En cualquier caso recomendamos comprar estos herrajes por kit y no por despiece industrial, sólo recomendado para usuarios que conocen bien el producto que están comprando.
Para saber qué mecanismos necesitas, calcula la fuerzasegún el alto (en milímetros) multiplicado por el peso de la puerta con el tirador incluido (siempre en quilogramos). El valor resultante te indicará qué mecanismo necesitarás siendo:
– Mecanismo 20L2100: valor de 1.25 a 4.25kgs por set de 2 mecanismos. Este mecanismo está incluido en los kits 1+3.
– Mecanismo 20L2300: valor de 1.7 a 7.25kgs por set de 2 mecanismos. Este mecanismo está incluido en los kits 2+4+6.
– Mecanismo 20L2500: valor de 2 a 12kgs por set de 2 mecanismos. Este mecanismo está incluido en los kits 5+7+9.
– Mecanismo 20L2700: valor de 4.25 a 20kgs por set de 2 mecanismos. Este mecanismo está incluido en los kits 8+10.
– Mecanismo 20L2900: valor de 8.25 a 20kgs por set de 2 mecanismos. Este mecanismo está incluido en los kits 11
Aunque los pesos pueden parecer los mismos en muchos casos, el efecto palanca en este producto tiene un gran impacto por lo que se recomienda analizar la tabla de pesos por alto de los kits para determinar qué modelo se adapta mejor.
Por ejemplo, una puerta de 500 mm de altoy 1500 mm de ancho de madera de 19 mm se calcularía: 5 dm x 15 dm x 0.19 dm = 14,25 dm^3. Este resultado lo multiplicamos por 0.70 kgs / dm^3 y tendremos el peso de la puerta entorno a 9,97 kgs. Un tirador puede pesar entre 100 y 200 gramos, algunos más. El peso de esta puerta queda en unos 10,17 kgs. Esto implica que esta medida necesitará el kit 8 o mecanismo 20L2700 para trabajar adecuadamente sin necesidad de llegar al 20L2900.
