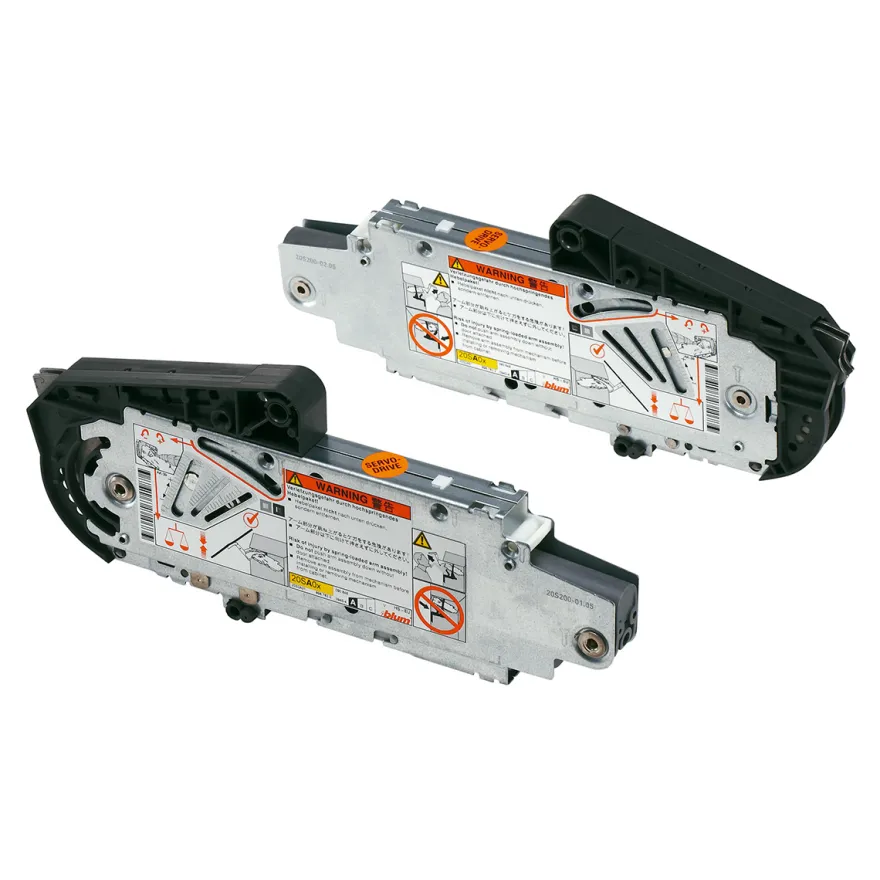

Juego de mecanismos de elevación para Aventos Blum HS

SKU	Alto	Kg.	Ref. Blum
3502144	700 – 800	6 – 13,5 Kg.	20S2H00.05	Ninguno

Características:
– AVENTOS HS es el herraje para frentes grandes de una sola hoja. Apto para cornisas y listones cuadrados de máximo 28 mm para franquicias de 1,5 mm.
– Aglomerado, MDF, madera maciza.
– Puertas de 19 mm. y 0,70 densidad (Kg/dm3).
– Altura máxima permitida 800 mm y ancho de 1800 mm en una única puerta con divisorios centrales obligatorios y varios herrajes. Para medidas superiores a 1200mm de ancho es recomendable contactar con el departamento comercial dado que aunque técnicamente sea posible, podría no ser recomendable por la complejidad en la estabilidad lateral del producto.
– Grosor máximo del frente 26 mm.
– Para puertas plegables de aglomerado, MDF, madera maciza o de aluminio con cristal.
– Con sistema de parada segura donde se desee: la puerta se mantendrá donde la has dejado.
– Tablas calculadas en base a madera de 19mm de aglomerado de 0,70 densidad (Kg/dm3).
Códigos proveedor:
20S2A00 – 20S2B00 – 20S2C00 – 20S2D00 – 20S2E00 – 20S2F00 – 20S2G00 – 20S2H00 – 20S2I00
Calcula tu kit según tu medida:
Si tienes medidas o puertas especiales, puedes calcular los herrajes necesarios por despiece industrial. En cualquier caso recomendamos comprar estos herrajes por kit y no por despiece industrial, sólo recomendado para usuarios que conocen bien el producto que están comprando.
Para saber qué mecanismos necesitas, calcula la fuerzasegún el alto (en milímetros) multiplicado por el peso de la puerta con el tirador incluido (siempre en quilogramos). El valor resultante te indicará qué mecanismo necesitarás siendo:
– Mecanismo 20S2A00: de 350 a 525 mm de alto y valor de hasta 2.5kgs por set de 2 mecanismos.
– Mecanismo 20S2B00: de 350 a 525 mm de alto y valor de 3.25 a 9.5kgs por set de 2 mecanismos.
– Mecanismo 20S2C00: de 350 a 525 mm de alto y valor de 7.25 a 10kgs por set de 2 mecanismos.
– Mecanismo 20S2D00: de 550 a 675 mm de alto y valor de 3 a 6.75kgs por set de 2 mecanismos.
– Mecanismo 20S2E00: de 550 a 675 mm de alto y valor de 5 a 13kgs por set de 2 mecanismos.
– Mecanismo 20S2F00: de 550 a 675 mm de alto y valor de 9.75 a 16kgs por set de 2 mecanismos.
– Mecanismo 20S2G00: de 700 a 800 mm de alto y valor de 4 a 8kgs por set de 2 mecanismos.
– Mecanismo 20S2H00: de 700 a 800 mm de alto y valor de 6 a 13.5kgs por set de 2 mecanismos.
– Mecanismo 20S2I00: de 700 a 800 mm de alto y valor de 10.5 a 21kgs por set de 2 mecanismos.
Aunque los pesos pueden parecer los mismos en muchos casos, el efecto palanca en este producto tiene un gran impacto por lo que se recomienda analizar la tabla de pesos por alto de los kits para determinar qué modelo se adapta mejor.
Estos códigos no incluyen tapas, fijaciones, barras ni brazos. Éstos deben ser solicitados aparte.
Por ejemplo, una puerta de 500 mm de altoy 1500 mm de ancho de madera de 19 mm se calcularía: 5 dm x 15 dm x 0.19 dm = 14,25 dm^3. Este resultado lo multiplicamos por 0.70 kgs / dm^3 y tendremos el peso de la puerta entorno a 9,97 kgs. Un tirador puede pesar entre 100 y 200 gramos, algunos más. El peso de esta puerta queda en unos 10,17 kgs. Esto implica que esta medida necesitará el mecanismo C para trabajar adecuadamente aunque estaríamos en una zona que podría obligar a trabajar otras medidas para tener un herraje óptimo.
